Ứng dụng:

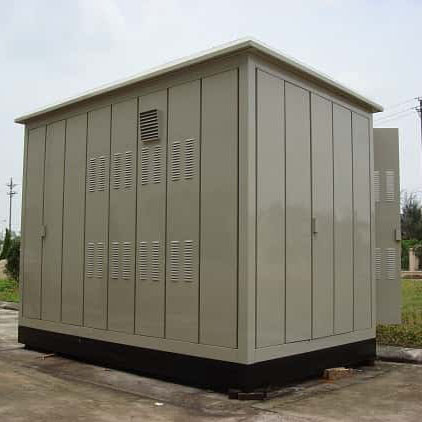

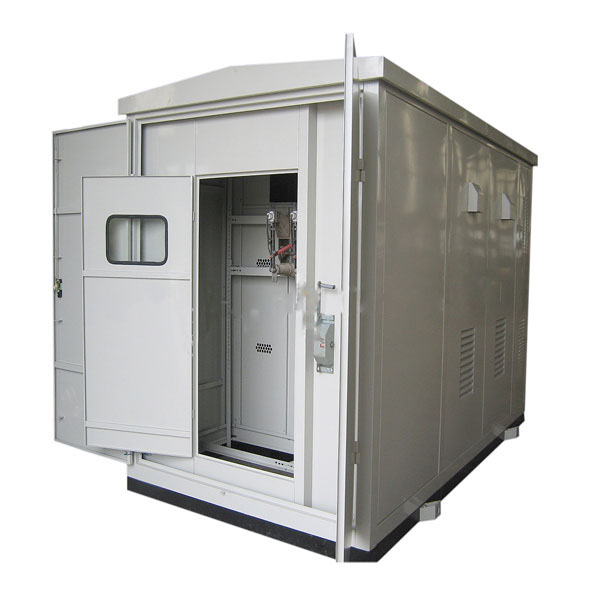

Trạm Kiosk hợp bộ thay thế hoàn toàn cho trạm xây truyền thống. Trạm Kiosklà sản phẩm bao gồm vỏ trạm có chứa MBA phân phối, tủ hạ thế và trung thế
Phạm vi lắp đặt:
Trạm Kiosk hợp bộ được chế tạo sẵn để lắp đặt ngoài trời, tại những nơi công cộng như các khu chung cư, các nhà máy công nghiệp, các khu nghỉ dưỡng,…
Mô tả chung:
Thông số kỹ thuật:
Thông số kỹ thuật điện |
|
Điện áp cách điện định mức |
N/A |
Điện áp làm việc định mức |
35kVAC, 24kVAC, 690 VAC |
Tần số định mức |
50/60 Hz |
Điện áp chịu đựng xung đỉnh |
16-20kA |
Điện áp mạch điều khiển |
230 V AC max. |
Loại xung |
IV |
Cấp độ chịu đựng ô nhiễm |
3 |
Dòng định mức (In) |
1000-6300 A |
Dung lượng cắt định mức 1s |
25 kA |
Dung lượng cắt xung đỉnh |
30/50/85 kA |
Hệ tiếp địa |
TT-IT-TNS-TNC |
Giới hạn dòng điện vào ra |
Đến 6300 A |
Giới hạn công suất |
0-2500KVA |
Thông số cơ khí: |
|
Đường cáp vào |
Dưới |
Đấu cáp |
Dưới |
Cấp bảo vệ IP |
20/31/42/54 |
Kết cấu tủ |
Khung |
Vị trí đặt tủ |
Ngoài trời
|
Trọng lượng trung bình |
1000 Kg |
Lớp phủ bề mặt |
Sơn tĩnh điện |
Màu sắc mặc định |
RAL7032 (xám đá), tùy chọn |
Kết cấu |
Kiểu Khung lắp ghép |
Kích thước: |
|
Cao |
2500/2800/3000mm |
Rộng |
2000/2400/2800/3200/3800mm |
Sâu |
3500/3800/4000/4400/4800mm |
Thông số kỹ thuật điện |
|
Điện áp cách điện định mức |
N/A |
Điện áp làm việc định mức |
35kVAC, 24kVAC, 690 VAC |
Tần số định mức |
50/60 Hz |
Điện áp chịu đựng xung đỉnh |
16-20kA |
Điện áp mạch điều khiển |
230 V AC max. |
Loại xung |
IV |
Cấp độ chịu đựng ô nhiễm |
3 |
Dòng định mức (In) |
1000-6300 A |
Dung lượng cắt định mức 1s |
25 kA |
Dung lượng cắt xung đỉnh |
30/50/85 kA |
Hệ tiếp địa |
TT-IT-TNS-TNC |
Giới hạn dòng điện vào ra |
Đến 6300 A |
Giới hạn công suất |
0-2500KVA |
Thông số cơ khí: |
|
Đường cáp vào |
Dưới |
Đấu cáp |
Dưới |
Cấp bảo vệ IP |
20/31/42/54 |
Kết cấu tủ |
Khung |
Vị trí đặt tủ |
Ngoài trời
|
Trọng lượng trung bình |
1000 Kg |
Lớp phủ bề mặt |
Sơn tĩnh điện |
Màu sắc mặc định |
RAL7032 (xám đá), tùy chọn |
Kết cấu |
Kiểu Khung lắp ghép |
Kích thước: |
|
Cao |
2500/2800/3000mm |
Rộng |
2000/2400/2800/3200/3800mm |
Sâu |
3500/3800/4000/4400/4800mm |
